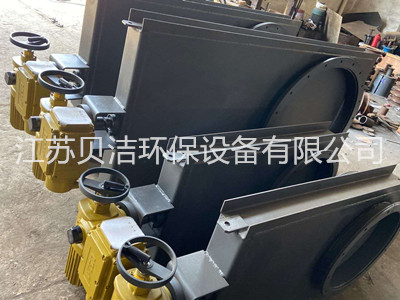

插板門

　　一、概述

　　插板門適用於鍋爐冷、熱風道或煙道需要關斷介質流向的場合。該產品工作可靠、啟閉靈活、密封嚴密，是火電廠鍋爐係統中的重要輔機配套設備。可根據用戶提供的技術要求設計製造及選用不同的材質，電動插板門采用絲杆傳動，氣動插板門采用氣缸推動，具有運轉靈活無卡澀，密封性能好等特點．設備在高溫狀態下工作可靠、啟閉靈活、關斷嚴密，且強度高，剛性好，堅固耐用，目前已廣泛應用於全國各大火力發電廠。

　　二、特點

　　1.插板門采用全封閉式結構設計，插板開啟後位於另一側密閉的檢修室內。
　　2.插板采用專用的整平板，並對插板的密封麵進行車銑切屑加工,密封間隙小,密封性能好。
　　3.插板門與現場管道連接方式可以為法蘭螺栓連接、插入反法蘭焊接或管道直接對焊連接。
　　4.電動插板門由啟閉電動裝置驅動螺杆副旋轉產生軸向移動，再經過導向傳動螺杆套帶動插板移動，抽出或推入插板，完成插板的開啟或關閉動作，運行平穩可靠。
　　5.氣動插板門由啟閉氣缸插入殼體內拉動或推動插板的開啟或關閉。
　　6.電動（氣動）插板門開啟或關閉通過安裝在插板二側麵上的滑動滾輪，使插板限製在軌導內運行，采用優化設計方案，插板移動平穩輕便，驅動力矩小。
　　7.插板門可以遠距離操作或程序控製，有DCS遠控接口。其中電動插板門配套機電一體化電動裝置，可就地和遠控操作，並配帶手輪操作機構；氣動插板門配套氣缸並提供控製箱，可現場和遠程操作。

　　1.接口尺寸，工作介質，介質流向

　　2.工作壓力（P）Pa，工作溫度℃

　　3.管路方向（水平/垂直/傾斜）

　　4.門板開啟方向，要求啟閉速度

　　5.安裝位置（室內/室外）

　　6.操作方式：電動/氣動或手動

　　7.與管道間的連接方式（焊接/法蘭連接）

　　8.訂貨前供方提供安裝總圖給需方確認
